Een load module gebruik je wanneer het vermogen van je elektrische vloerverwarming groter is dan wat de thermostaat alleen aankan. Met een load module schakel je extra verwarmingsmatten aan op dezelfde thermostaat, zonder de thermostaat te overbelasten.

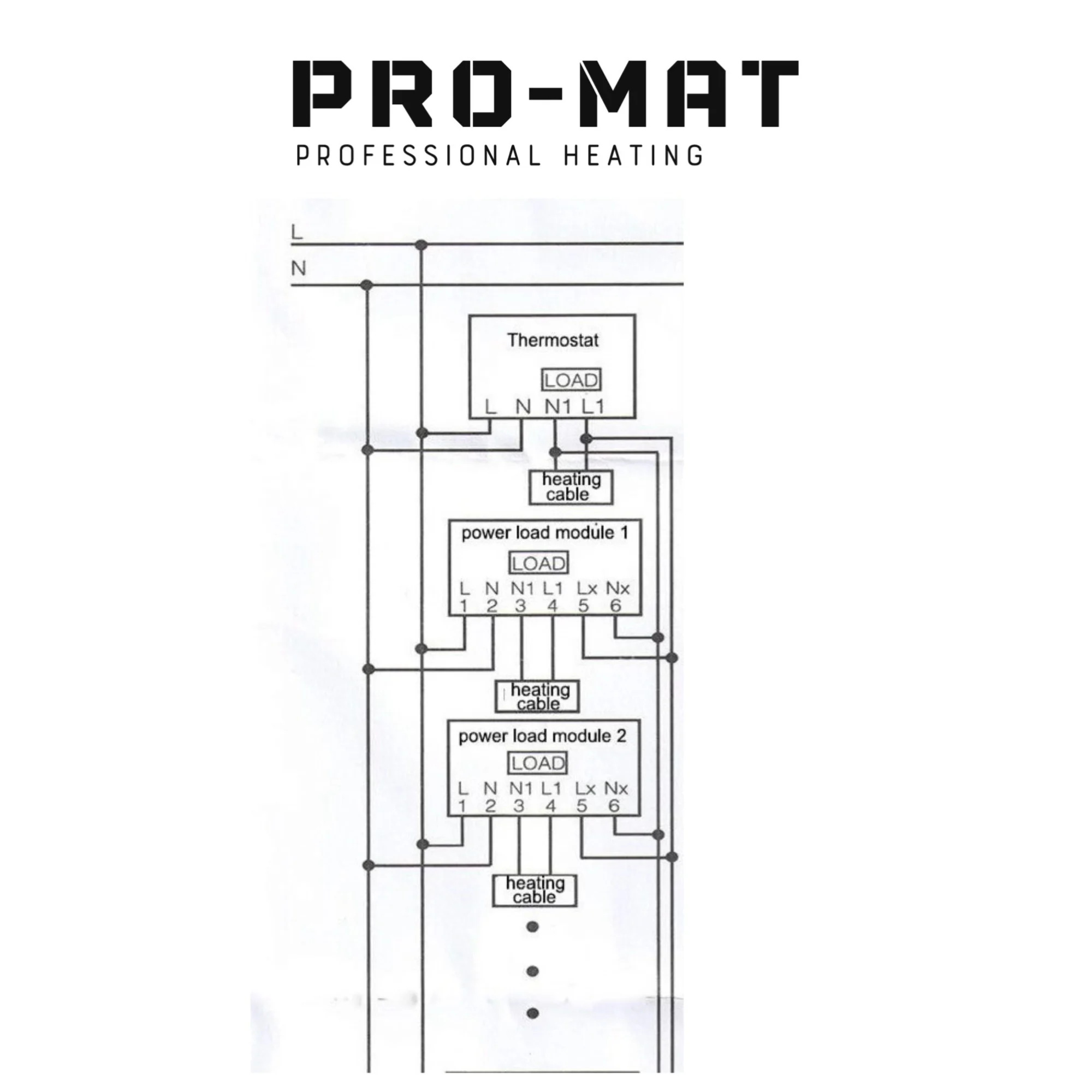

In het schema hieronder zie je hoe de thermostaat, de load modules en de verwarmingskabels op elkaar aangesloten worden.

Hoe werkt het schema?

De thermostaat blijft de stuurunit. Hij geeft het signaal wanneer de verwarming aan of uit moet. De load modules nemen vervolgens het zware werk over: zij schakelen het daadwerkelijke vermogen naar de verwarmingskabels.

Elke load module heeft de volgende aansluitpunten:

• L en N : voeding vanuit het net
• N1 en L1 : aansluiting op de verwarmingsmat
• Lx en Nx : verbinding poort 3 en 4 van de thermostaat en eventueel de doorkoppeling naar een volgende load module

Zo kun je meerdere load modules in serie schakelen en elke module een eigen verwarmingskabel laten aansturen, allemaal gestuurd door één thermostaat.

Wanneer heb je een load module nodig?

Een load module is nodig als het totale vermogen van je vloerverwarmingsmat of verwarmingskabel hoger is dan het maximale schakelvermogen van de thermostaat. Raadpleeg de specificaties van jouw thermostaat voor het maximale vermogen. Overschrijd je dat, dan is een load module geen optie maar een vereiste.
