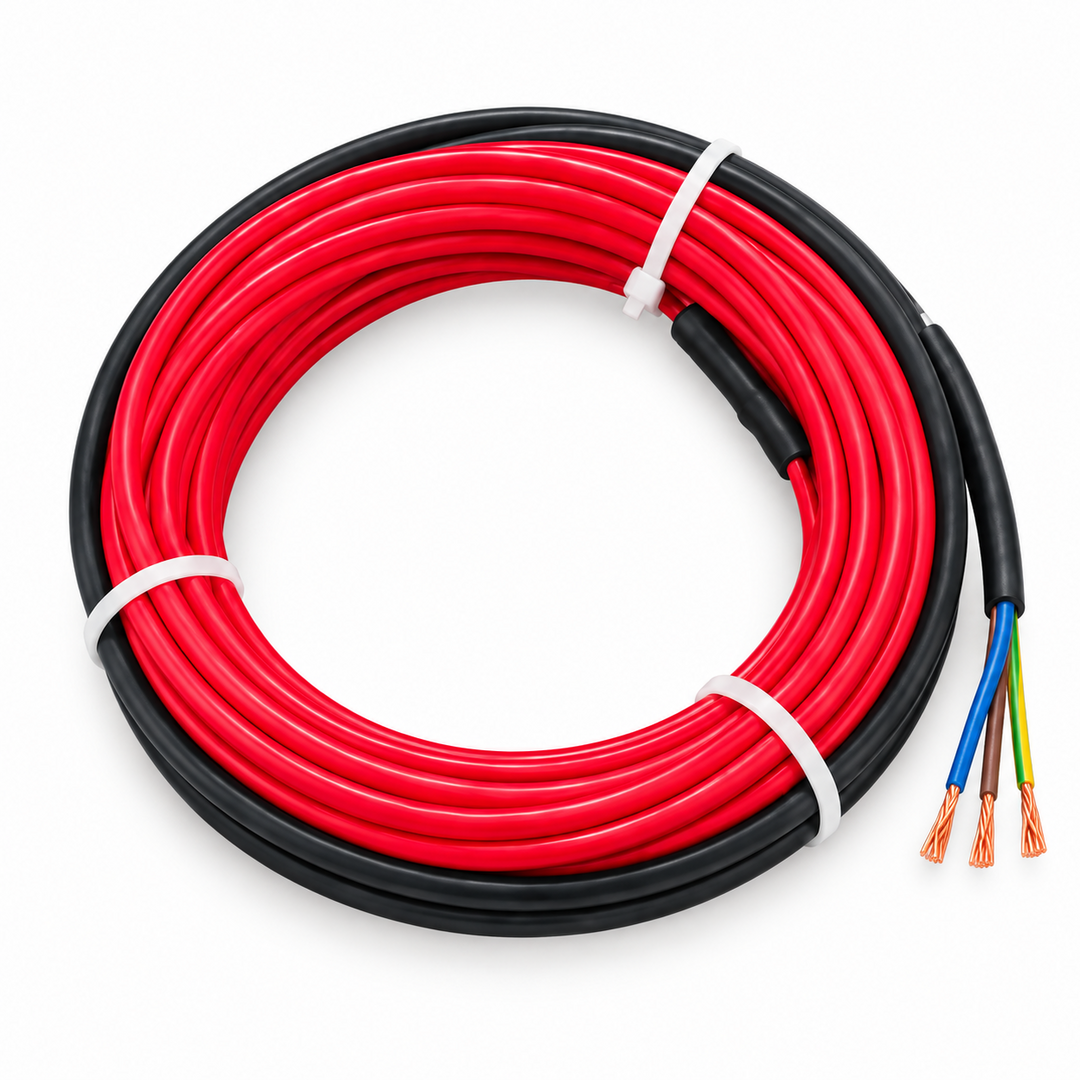

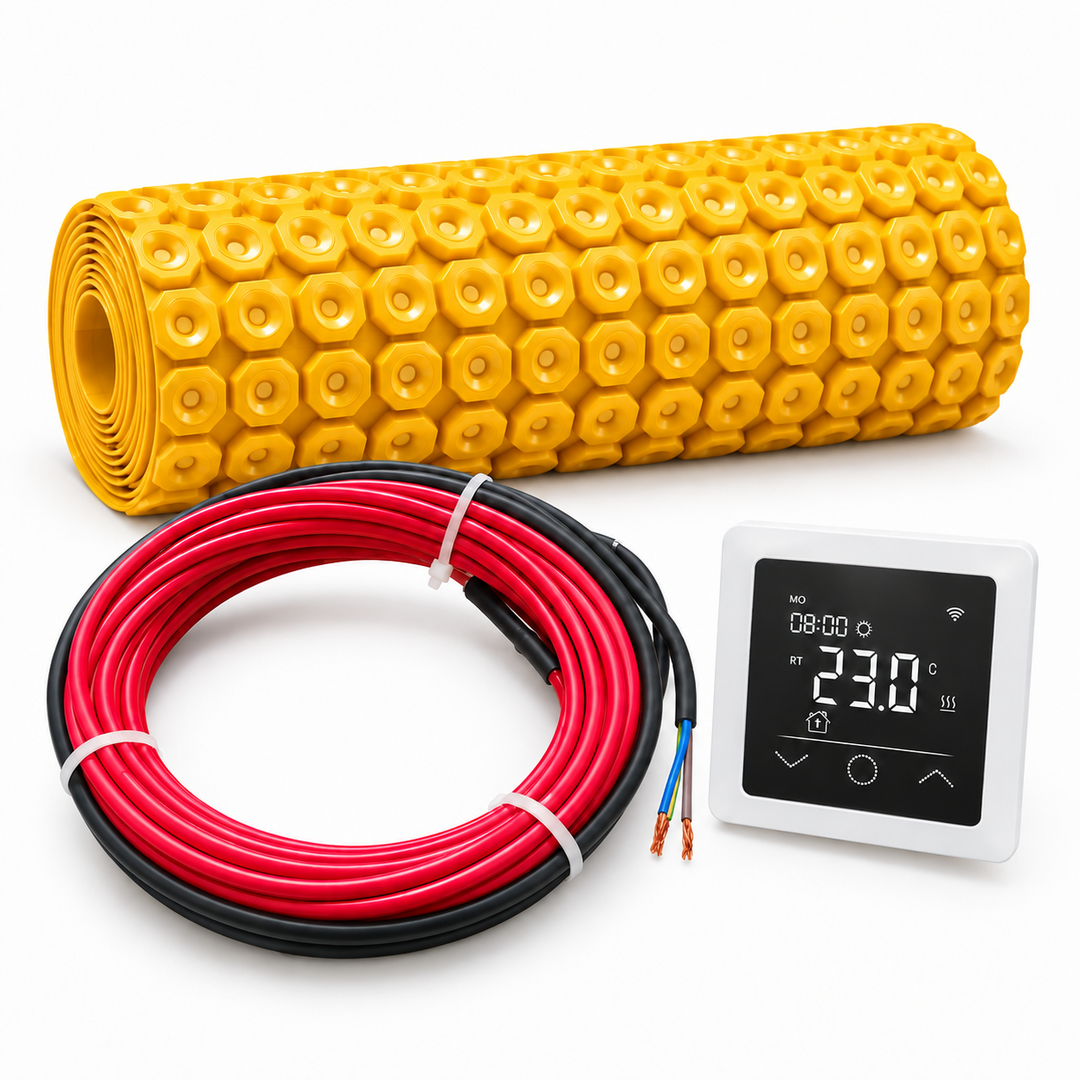

Met deze complete Pro-mat set installeer je elektrische vloerverwarming en een ontkoppelingslaag in één systeem. De verwarmingskabel wordt eenvoudig tussen de noppen van de ontkoppelingsmat gelegd. Hierdoor kun je de kabel aanpassen aan de vorm van de ruimte en zelf het gewenste vermogen per vierkante meter bepalen.
De set wordt standaard berekend op circa 150 W/m² met drie noppen afstand. Afhankelijk van de kabelafstand kan dezelfde set ook worden geïnstalleerd op circa 230 W/m² of 115 W/m².

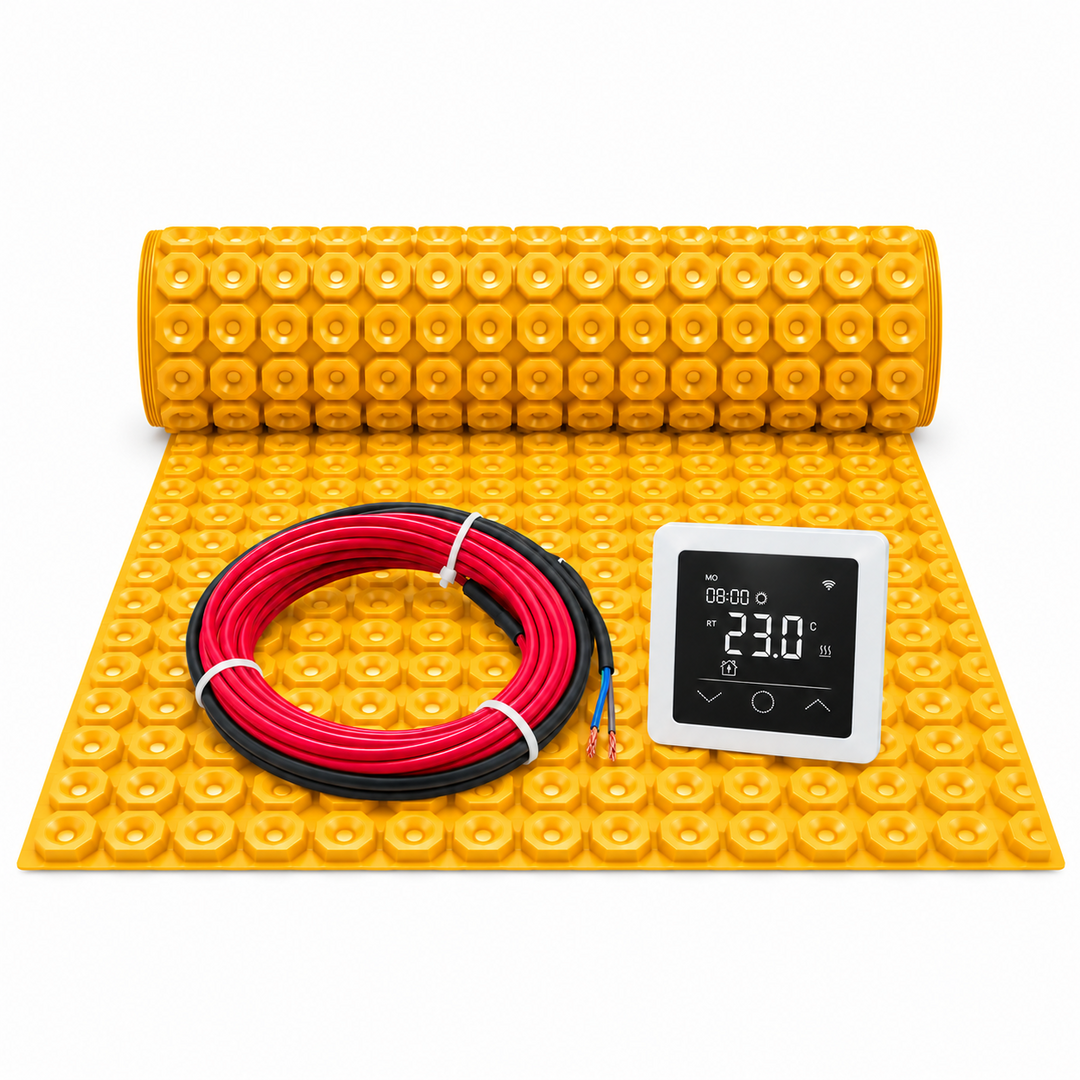

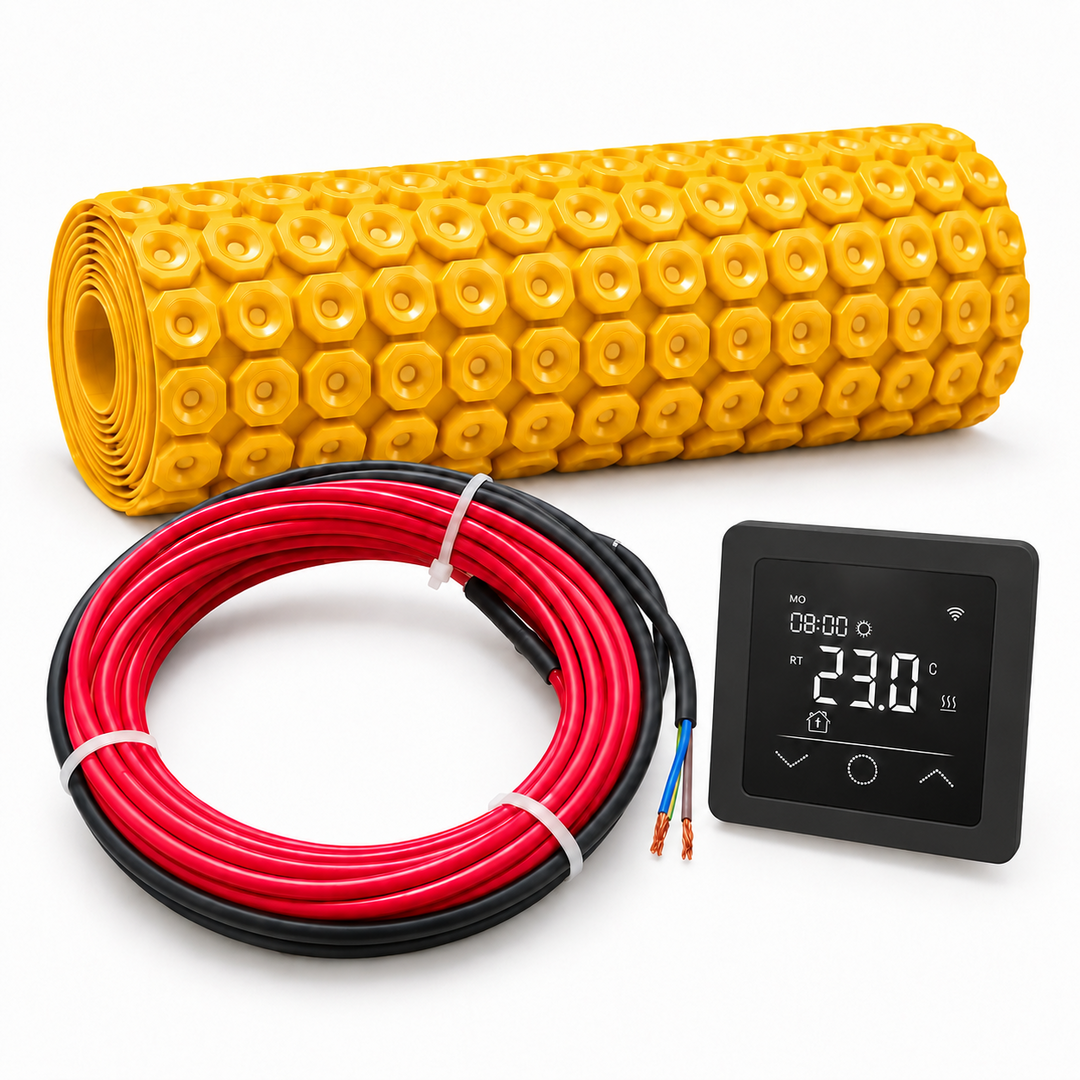

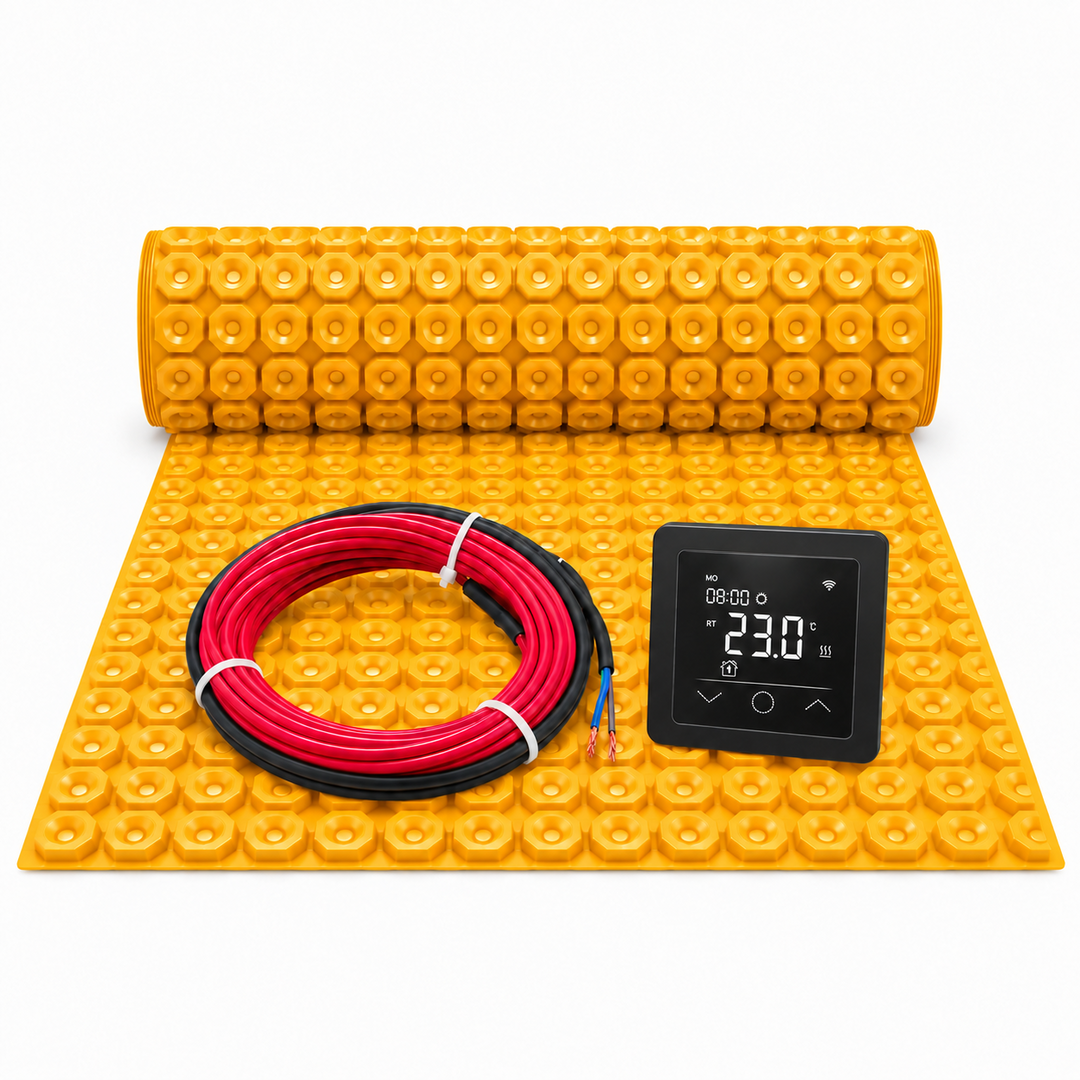

Bij sets van 1 tot en met 20 m² wordt een luxe PS60 WiFi-thermostaat van 16A geleverd. Je kunt kiezen uit een witte of zwarte uitvoering. De thermostaat wordt standaard geleverd met een aparte vloersensor en sensorkabel.

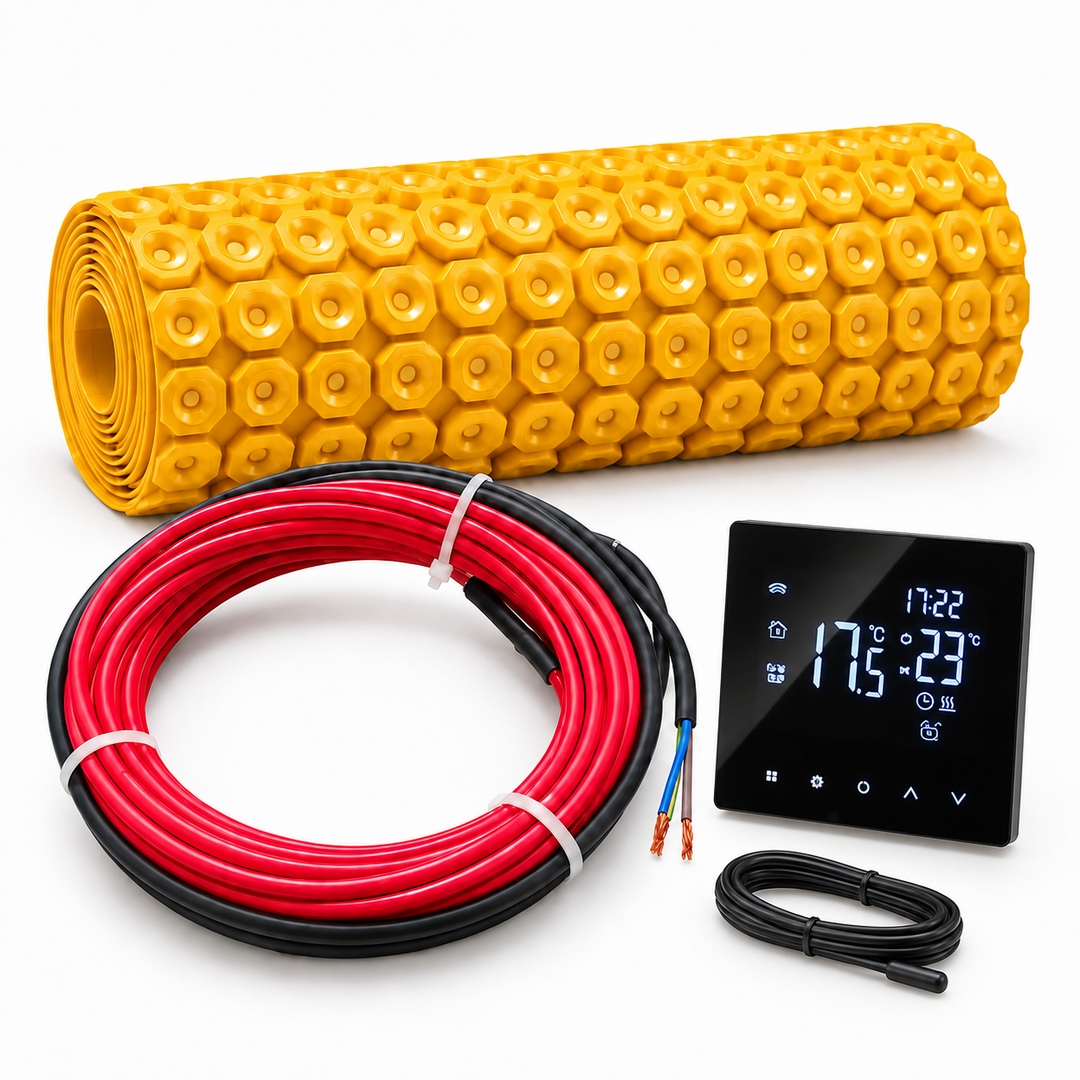

Bij sets van 24 tot en met 32 m² wordt een krachtige XL WiFi-thermostaat van 25A geleverd. Deze thermostaat is uitsluitend verkrijgbaar in het zwart en wordt eveneens standaard geleverd met een aparte vloersensor en sensorkabel.
De grootste set van 32 m² heeft een totaal vermogen van 4800 watt en blijft daarmee binnen de capaciteit van de meegeleverde 25A XL WiFi-thermostaat.

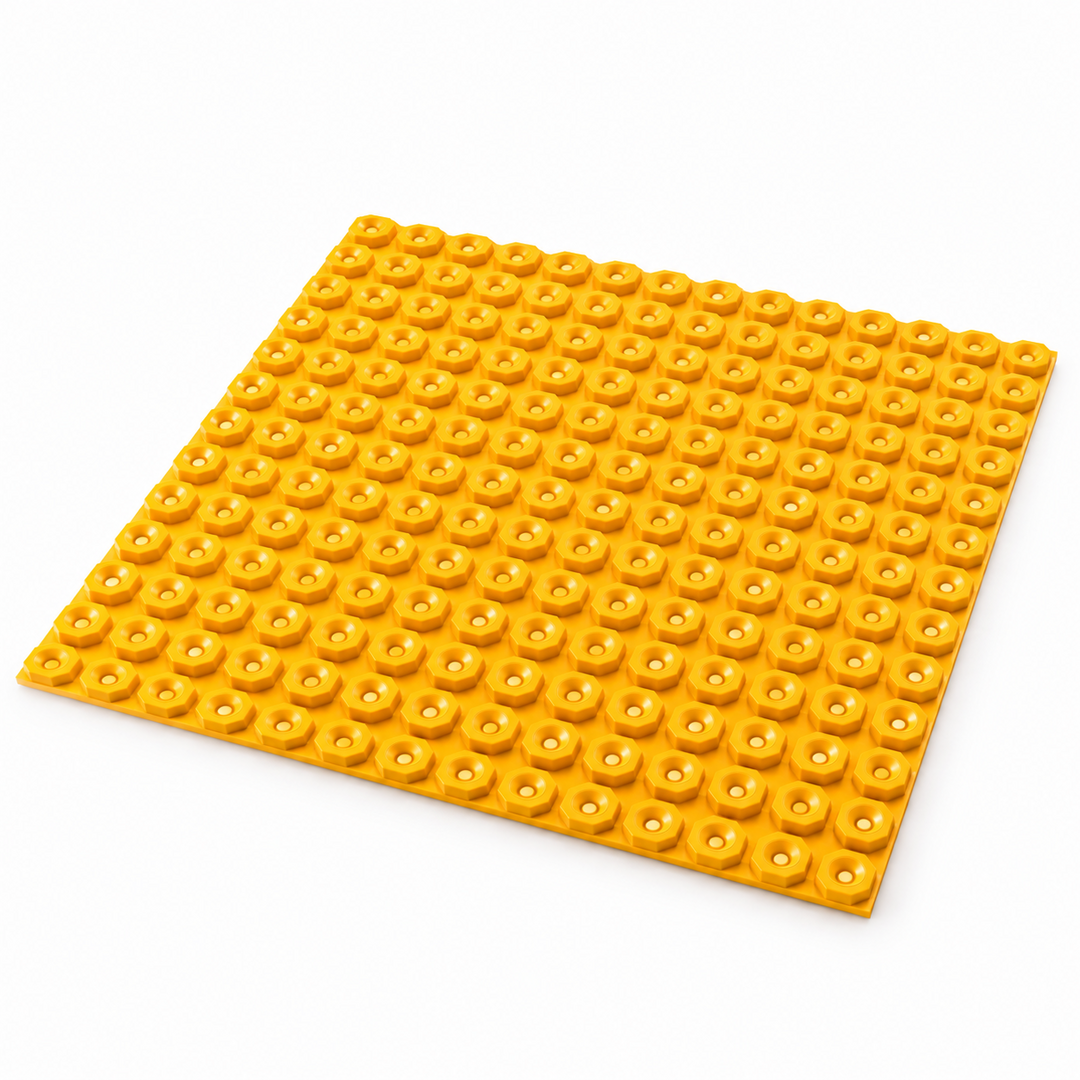

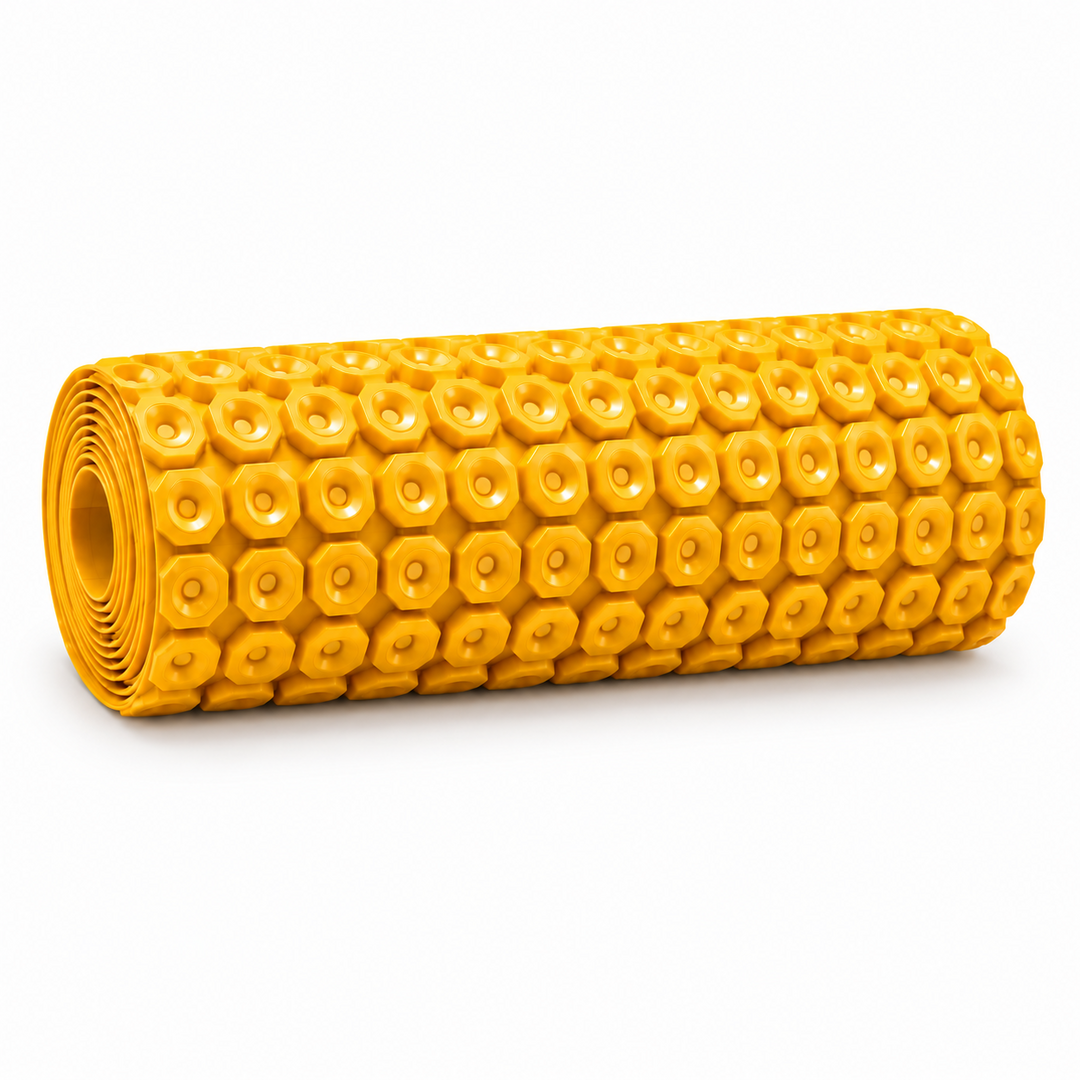

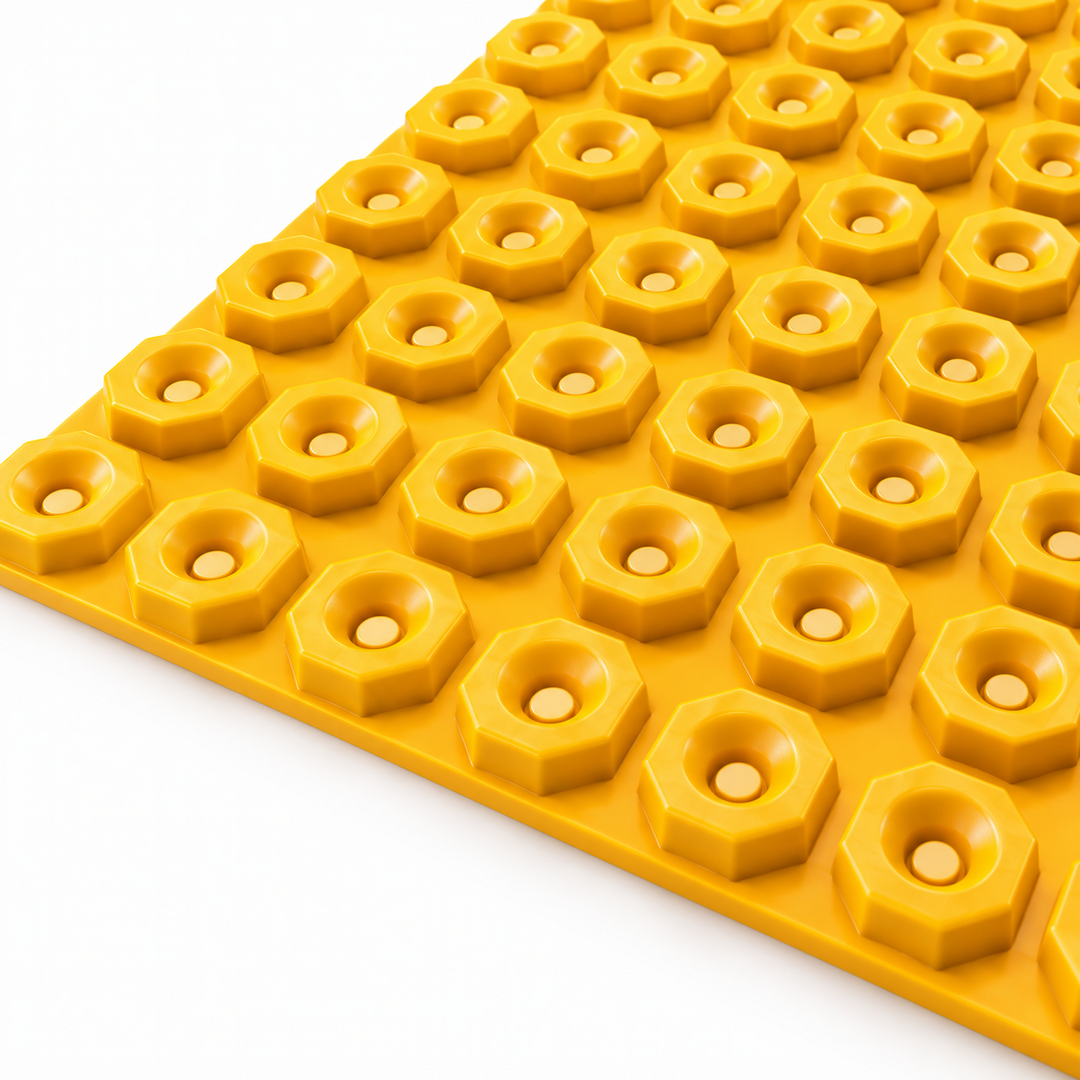

De ontkoppelingsmat heeft een noppenafstand van 30 mm. Door de verwarmingskabel om de twee, drie of vier noppen te leggen, verander je het vermogen en de verwarmbare oppervlakte.
| Afstand tussen de kabels | Hart-op-hartafstand | Vermogen per m² | Toepassing |
|---|---|---|---|
| 2 noppen | Circa 60 mm | Circa 230 W/m² | Snelle opwarming en een hoge warmtebehoefte |
| 3 noppen | Circa 90 mm | Circa 150 W/m² | Standaard voor de meeste ruimtes |
| 4 noppen | Circa 120 mm | Circa 115 W/m² | Goed geïsoleerde ruimtes of een lagere warmtebehoefte |
Belangrijk: de gekozen maat in het keuzemenu is altijd gebaseerd op de standaardinstallatie van circa 150 W/m² met drie noppen afstand.
In het onderstaande schema zie je hoeveel vierkante meter iedere set verwarmt bij twee, drie of vier noppen afstand. Ook staat aangegeven uit hoeveel verwarmingskabels de grotere sets bestaan.
| Gekozen setmaat | Totaal vermogen | Meegeleverde verwarmingskabel(s) | 2 noppen circa 230 W/m² |
3 noppen circa 150 W/m² standaard |
4 noppen circa 115 W/m² |
|---|---|---|---|---|---|
| 1 m² | 150 W | 1 × kabel voor 1 m² | ca. 0,65 m² | 1 m² | ca. 1,30 m² |
| 1,5 m² | 225 W | 1 × kabel voor 1,5 m² | ca. 0,98 m² | 1,5 m² | ca. 1,96 m² |
| 2 m² | 300 W | 1 × kabel voor 2 m² | ca. 1,30 m² | 2 m² | ca. 2,61 m² |
| 2,5 m² | 375 W | 1 × kabel voor 2,5 m² | ca. 1,63 m² | 2,5 m² | ca. 3,26 m² |
| 3 m² | 450 W | 1 × kabel voor 3 m² | ca. 1,96 m² | 3 m² | ca. 3,91 m² |
| 4 m² | 600 W | 1 × kabel voor 4 m² | ca. 2,61 m² | 4 m² | ca. 5,22 m² |
| 5 m² | 750 W | 1 × kabel voor 5 m² | ca. 3,26 m² | 5 m² | ca. 6,52 m² |
| 6 m² | 900 W | 1 × kabel voor 6 m² | ca. 3,91 m² | 6 m² | ca. 7,83 m² |
| 7 m² | 1050 W | 1 × kabel voor 7 m² | ca. 4,57 m² | 7 m² | ca. 9,13 m² |
| 8 m² | 1200 W | 1 × kabel voor 8 m² | ca. 5,22 m² | 8 m² | ca. 10,43 m² |
| 10 m² | 1500 W | 1 × kabel voor 10 m² | ca. 6,52 m² | 10 m² | ca. 13,04 m² |
| 12 m² | 1800 W | 1 × kabel voor 12 m² | ca. 7,83 m² | 12 m² | ca. 15,65 m² |
| 14 m² | 2100 W | 1 × kabel voor 14 m² | ca. 9,13 m² | 14 m² | ca. 18,26 m² |
| 16 m² | 2400 W | 1 × kabel voor 16 m² | ca. 10,43 m² | 16 m² | ca. 20,87 m² |
| 18 m² | 2700 W | 1 × 10 m² + 1 × 8 m² kabel | ca. 11,74 m² | 18 m² | ca. 23,48 m² |
| 20 m² | 3000 W | 2 × kabel voor 10 m² | ca. 13,04 m² | 20 m² | ca. 26,09 m² |
| 24 m² | 3600 W | 2 × kabel voor 12 m² | ca. 15,65 m² | 24 m² | ca. 31,30 m² |
| 26 m² | 3900 W | 1 × 14 m² + 1 × 12 m² kabel | ca. 16,96 m² | 26 m² | ca. 33,91 m² |
| 28 m² | 4200 W | 2 × kabel voor 14 m² | ca. 18,26 m² | 28 m² | ca. 36,52 m² |
| 30 m² | 4500 W | 1 × 16 m² + 1 × 14 m² kabel | ca. 19,57 m² | 30 m² | ca. 39,13 m² |
| 32 m² | 4800 W | 2 × kabel voor 16 m² | ca. 20,87 m² | 32 m² | ca. 41,74 m² |
Bij alle sets met een hele maat wordt voldoende ontkoppelingsmat voor de gekozen oppervlakte geleverd. Bij de twee halve maten wordt de hoeveelheid naar boven afgerond:
De overgebleven ontkoppelingsmat kan tijdens de installatie eenvoudig op maat worden gesneden.
De set van 10 m² bevat een verwarmingskabel van 1500 watt. Bij de standaardafstand van drie noppen verwarmt deze kabel circa 10 m² met 150 W/m².
De sets van 18, 20, 24, 26, 28, 30 en 32 m² bestaan uit twee afzonderlijke verwarmingskabels. De kabels worden als afzonderlijke verwarmingscircuits parallel op dezelfde geschikte thermostaat aangesloten. De kabels mogen nooit in serie worden aangesloten.
Laat de aansluiting van meerdere verwarmingskabels altijd uitvoeren of controleren door een erkend elektricien. Gebruik indien nodig een geschikte aansluit- of verdeeldoos.
Het systeem is bijzonder geschikt voor tegel- en natuursteenvloeren. De ontkoppelingsmat helpt bewegingen en spanningen vanuit de ondervloer op te vangen, waardoor de kans op scheurvorming in de vloerafwerking wordt verminderd.
Bij andere vloerafwerkingen, zoals PVC, vinyl, laminaat of hout, moet het systeem eerst volgens de installatievoorschriften worden afgewerkt met een geschikte egalisatielaag. Controleer altijd of de gekozen vloerafwerking geschikt is voor elektrische vloerverwarming.
Let op: de genoemde oppervlaktes en vermogens zijn afgeronde richtwaarden. De uiteindelijke warmtebehoefte hangt onder andere af van de isolatie, ondervloer, ruimte, vloerafwerking en gewenste temperatuur.
