Schéma de raccordement du module de puissance
Un module de puissance est nécessaire lorsque la puissance de votre chauffage électrique par le sol dépasse la capacité maximale du thermostat. Il permet de raccorder des trames chauffantes supplémentaires au même thermostat, sans risquer de le surcharger.

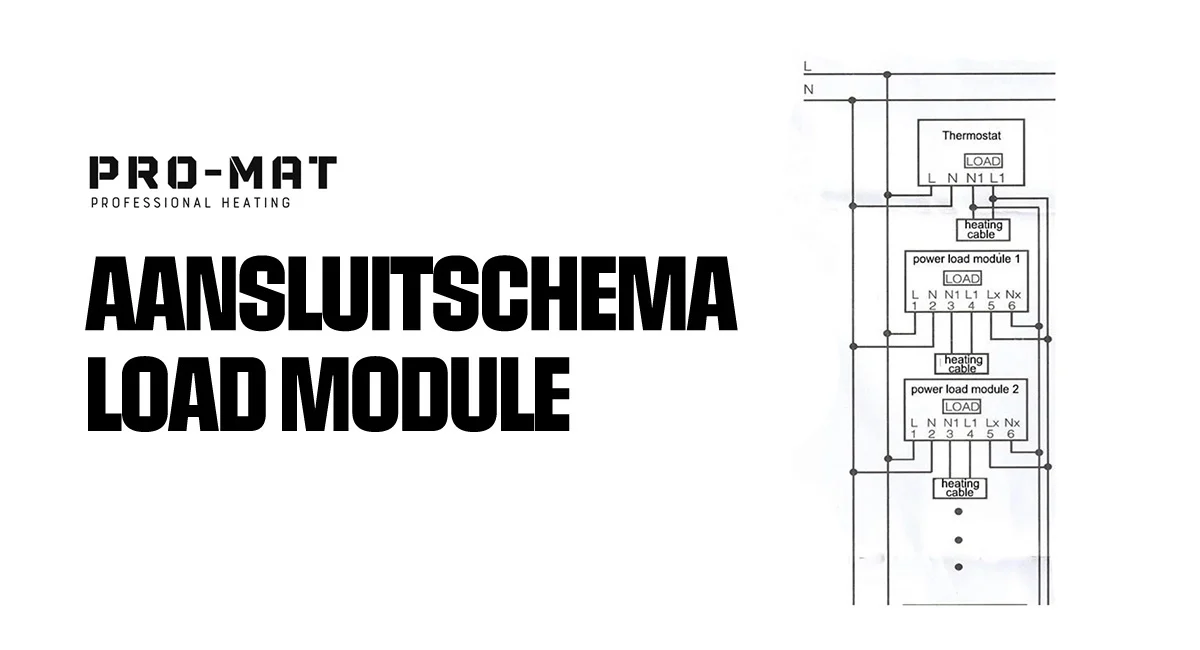

Le schéma ci-dessous montre comment raccorder le thermostat, les modules de puissance et les câbles chauffants.
Comment fonctionne ce schéma ?
Le thermostat reste l’unité de commande. Il transmet le signal indiquant quand le chauffage doit s’allumer ou s’éteindre. Les modules de puissance prennent ensuite le relais en commutant la puissance électrique nécessaire vers les câbles chauffants.
Chaque module de puissance comporte les connexions suivantes :
- L et N : alimentation électrique
- N1 et L1 : raccordement de la trame chauffante
- Lx et Nx : raccordement aux bornes 3 et 4 du thermostat et, si nécessaire, connexion à un module de puissance supplémentaire
Vous pouvez ainsi raccorder plusieurs modules de puissance en série. Chaque module commande son propre câble chauffant, tandis que l’ensemble est piloté par un seul thermostat.
Quand faut-il utiliser un module de puissance ?
Un module de puissance est nécessaire lorsque la puissance totale de votre trame de chauffage par le sol ou de votre câble chauffant dépasse la puissance de commutation maximale du thermostat. Consultez les caractéristiques techniques de votre thermostat pour connaître sa puissance maximale. Si celle-ci est dépassée, l’utilisation d’un module de puissance n’est pas facultative, mais obligatoire.
