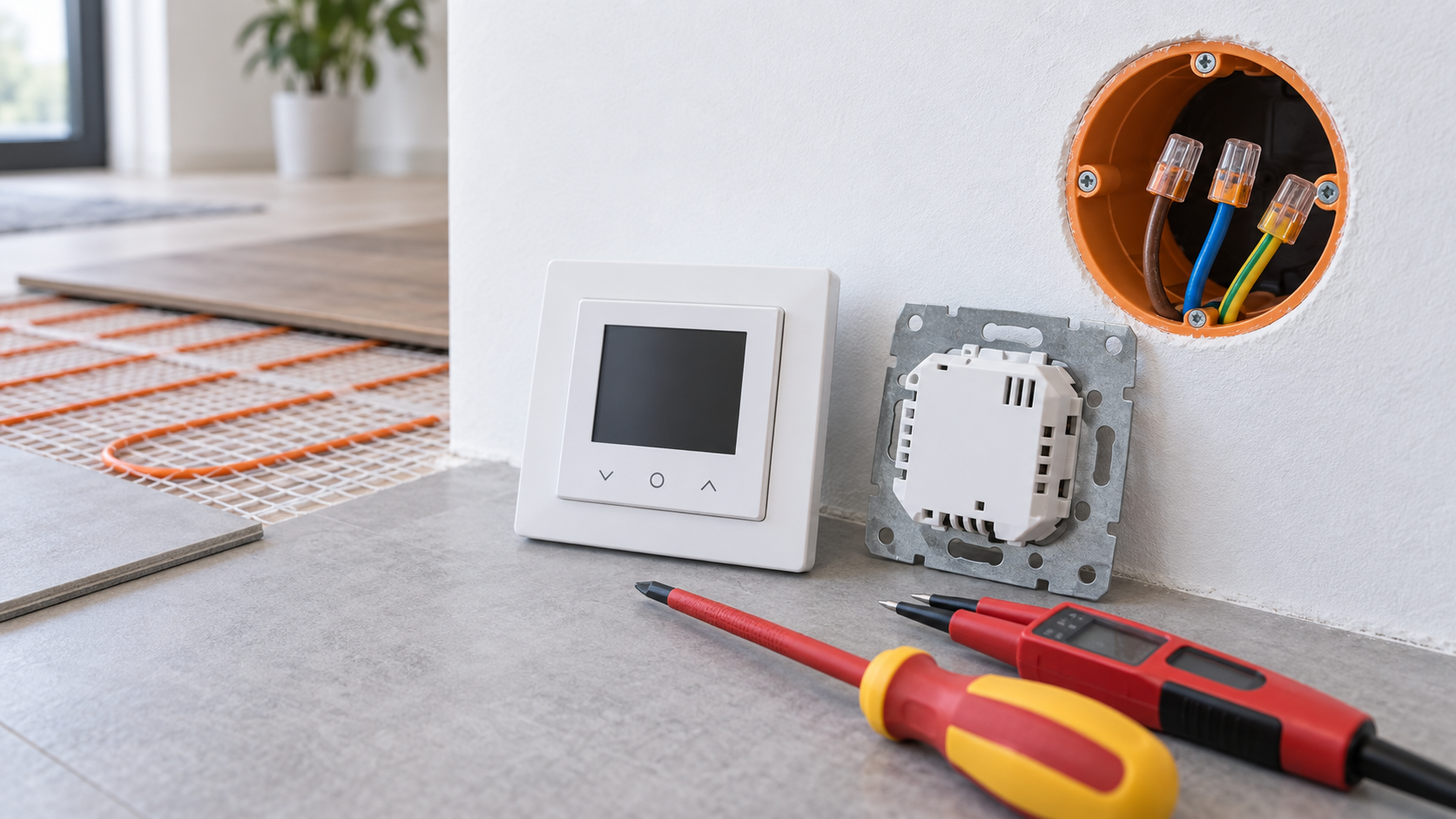

Raccorder un thermostat pour chauffage électrique par le sol (guide)

Le raccordement d’un thermostat pour chauffage électrique par le sol est techniquement réalisable, mais nécessite des connaissances et une grande prudence. Vous intervenez sur une installation électrique alimentée par le secteur. Dans ce guide, nous expliquons chaque étape du raccordement, de l’identification des fils jusqu’au réglage du thermostat. Regardez la vidéo pour un aperçu visuel ou consultez les explications complètes ci-dessous.

Vous possédez un modèle de thermostat particulier et recherchez son manuel d’installation ? Téléchargez directement le document PDF correspondant ci-dessous.

Thermostat MH-316
Télécharger le manuel d’installation (PDF)

Télécharger le PDF

Thermostat M63W
Télécharger le manuel d’installation (PDF)

Télécharger le PDF

De quoi avez-vous besoin ?

Avant de commencer, assurez-vous de disposer du matériel suivant :

• Thermostat pour chauffage électrique par le sol
• Tournevis isolé
• Vérificateur d’absence de tension bipolaire
• Manuel du thermostat

Étape 1 : coupez l’alimentation électrique

La sécurité est essentielle lors du raccordement d’un thermostat. Coupez le disjoncteur concerné avant de toucher les fils ou les raccordements. Si possible, empêchez toute remise sous tension accidentelle. Vérifiez ensuite l’absence de tension à l’aide d’un vérificateur bipolaire approprié.

Étape 2 : repérez et identifiez les fils

Après avoir vérifié l’absence de tension, identifiez les fils présents dans la boîte d’encastrement. Pour le thermostat d’un chauffage électrique par le sol, vous trouverez généralement les fils suivants :

• L (phase, marron ou noir) : fil d’alimentation provenant du tableau électrique
• N (neutre, bleu) : conducteur neutre de l’alimentation électrique
• L1 (phase de la trame chauffante, marron) : alimentation commutée de la trame chauffante
• N1 (neutre de la trame chauffante, bleu) : conducteur neutre de la trame chauffante
• Terre (jaune et vert) : conducteur de protection de la trame chauffante
• Fils de la sonde : deux fils distincts appartenant à la sonde de sol

Vous ne savez pas précisément à quoi correspond chaque fil ? Consultez le manuel du thermostat et la documentation de l’installation. Ne vous fiez jamais uniquement à la couleur des fils et ne procédez pas au hasard.

Étape 3 : raccordez les fils

Une fois tous les fils clairement identifiés, raccordez-les conformément au schéma de votre thermostat. Le marquage et la position des bornes peuvent varier selon la marque et le modèle. Le raccordement général se présente souvent comme suit :

• Raccordez le fil L à la borne d’entrée marquée L ou phase
• Raccordez le fil N à la borne d’entrée marquée N ou neutre
• Raccordez le fil L1 de la trame chauffante à la sortie commutée prévue à cet effet
• Raccordez le fil N1 de la trame chauffante à la borne neutre prévue à cet effet
• Raccordez correctement le conducteur de terre de la trame chauffante à celui de l’installation

Respectez toujours le schéma de raccordement correspondant au modèle exact de votre thermostat. La position et le marquage des bornes peuvent être différents. Le conducteur de terre n’est généralement pas raccordé directement au thermostat, mais relié séparément dans la boîte d’encastrement.

Étape 4 : installez la sonde de sol

La sonde mesure la température du sol et permet au thermostat d’allumer ou d’éteindre le chauffage au bon moment. Sans sonde correctement positionnée, la régulation de la température ne fonctionnera pas de manière fiable.

Placez la sonde à égale distance entre deux câbles chauffants. Elle mesurera ainsi la température moyenne du sol et non la température directement à côté d’un câble. Raccordez les fils de la sonde aux bornes correspondantes du thermostat. Sur certains modèles, il s’agit des bornes 6 et 7. Vérifiez toujours ce point dans le manuel de votre thermostat.

Le ragréage n’a pas encore été appliqué ? Placez alors la sonde dans une gaine de protection adaptée. Vous pourrez ainsi la remplacer ultérieurement sans devoir ouvrir le sol. L’extrémité de la gaine située dans le sol doit être fermée afin d’empêcher la colle à carrelage ou le produit de ragréage d’y pénétrer.

Étape 5 : contrôlez tous les raccordements

Contrôlez chaque raccordement avant de remettre l’installation sous tension. Vérifiez délicatement que chaque fil est correctement fixé dans sa borne. Une connexion desserrée peut provoquer des dysfonctionnements, une surchauffe ou un incendie. Vérifiez également qu’aucune partie en cuivre n’est visible à l’extérieur des bornes. Ne poursuivez que lorsque tous les raccordements ont été correctement contrôlés.

Étape 6 : remettez le courant et réglez le thermostat

Une fois l’installation contrôlée et refermée en toute sécurité, vous pouvez remettre le courant. Le thermostat devrait alors démarrer. Configurez-le conformément au manuel de l’appareil : température souhaitée du sol ou de la pièce, programme hebdomadaire et éventuel mode nuit.

Vérifiez ensuite que le chauffage par le sol réagit. Réglez la température souhaitée au-dessus de la température actuellement mesurée et vérifiez que le thermostat affiche une demande de chauffage. Selon la composition du sol, il peut falloir bien plus que quelques minutes avant que la chaleur soit perceptible.

Questions fréquentes sur le raccordement d’un thermostat

Quels fils sont nécessaires pour le thermostat d’un chauffage électrique par le sol ?

Il faut généralement prévoir les fils L et N pour l’alimentation électrique, deux fils pour la trame chauffante ainsi qu’un conducteur de terre. Deux fils distincts sont normalement nécessaires pour la sonde de sol. La configuration exacte dépend du modèle du thermostat et de l’installation existante.

Où faut-il raccorder la sonde de sol ?

La sonde de sol doit être raccordée aux bornes de sonde du thermostat. Sur certains modèles, elles sont identifiées comme les bornes 6 et 7. Consultez toujours le manuel de votre thermostat pour connaître leur emplacement exact.

Puis-je raccorder moi-même un thermostat ?

Le thermostat faisant partie d’une installation électrique fixe de 230 volts, son raccordement doit être effectué ou au minimum contrôlé par un électricien qualifié. Cela s’applique tout particulièrement lorsqu’un nouveau câble d’alimentation, un circuit supplémentaire ou une modification du tableau électrique est nécessaire.

Mon thermostat ne fonctionne pas après son raccordement. Que faire ?

Vérifiez d’abord que le disjoncteur approprié est enclenché et que le thermostat est alimenté. Faites ensuite contrôler la position et le serrage de tous les raccordements. Si le thermostat affiche une erreur de sonde, vérifiez la sonde de sol et son raccordement. Si la résistance de la trame chauffante diffère fortement de la valeur mesurée initialement, la trame peut être endommagée.

Quel thermostat convient à mon chauffage par le sol ?

Cela dépend de la puissance totale de la trame chauffante et de vos préférences en matière de commande et de fonctionnalités. Tenez notamment compte de la puissance de commutation maximale du thermostat. Si la puissance totale est plus élevée, un module de puissance peut être nécessaire. Consultez notre gamme de thermostats pour découvrir les modèles disponibles.

Prêt à commencer l’installation ?

Ce guide et la vidéo vous donnent un aperçu complet du raccordement d’un thermostat. Confiez le raccordement électrique et le contrôle de sécurité à un électricien qualifié. Vous avez encore besoin d’un thermostat ou d’une trame chauffante ? Consultez notre gamme et choisissez le produit adapté à votre installation.
