Mesurer un chauffage électrique par le sol avec un multimètre (guide)

Avant de raccorder la trame chauffante au thermostat, vous devez mesurer sa résistance. Cette mesure permet de vérifier que la trame n’est pas endommagée, mais elle est également nécessaire pour activer la garantie. Sans valeur inscrite sur le formulaire de garantie, vous ne pourrez pas faire valoir la garantie en cas de problème. Ce guide vous explique comment effectuer correctement cette mesure en quatre étapes.

De quoi avez-vous besoin ?

• Un multimètre
• Une trame de chauffage électrique par le sol qui n’est pas encore raccordée au thermostat ou au réseau électrique
• Le formulaire de garantie

Étape 1 : vérifiez le raccordement

Assurez-vous que les câbles de la trame chauffante ne sont raccordés ni à l’alimentation électrique ni au thermostat. Si vous effectuez la mesure alors que la trame est sous tension, vous risquez d’endommager le multimètre et d’obtenir un résultat non fiable.

Étape 2 : réglez le multimètre

Réglez le multimètre sur la plage de mesure en ohms la plus basse. Dans la plupart des cas, il s’agit de la plage 200 Ω. Connaissez-vous déjà approximativement la résistance de votre trame ? Choisissez alors la plage immédiatement supérieure afin d’obtenir une mesure aussi précise que possible.

Étape 3 : mesurez la résistance

Effectuez les trois mesures suivantes et notez chaque valeur :

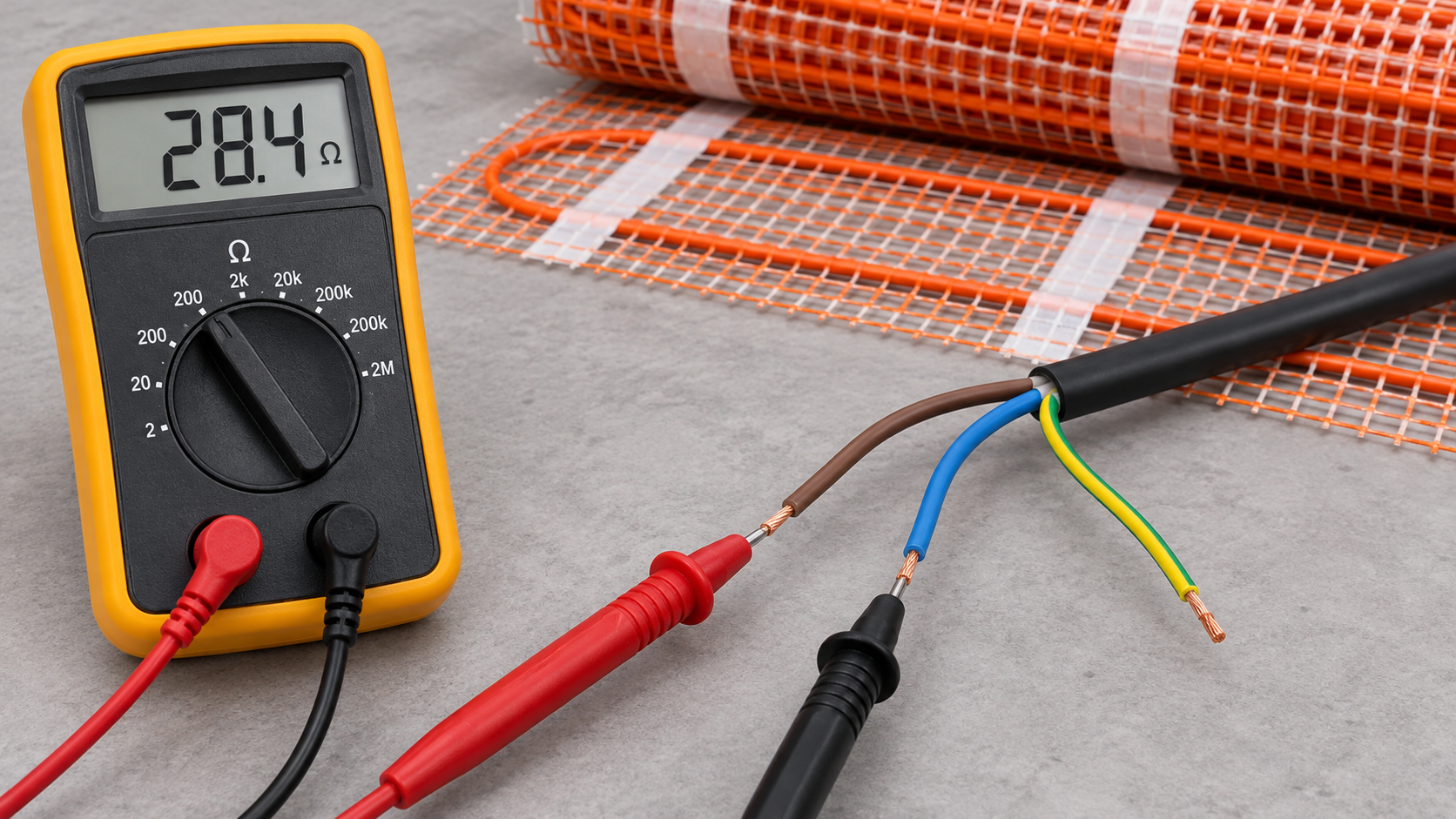

Mesure 1 : fil marron vers fil bleu
Mesurez la résistance entre le fil marron et le fil bleu. Il s’agit de la mesure principale. La valeur mesurée doit correspondre à la résistance indiquée dans les caractéristiques techniques de votre trame chauffante.

Mesure 2 : fil marron vers terre
Mesurez entre le fil marron et le conducteur de terre jaune et vert. Aucune valeur de résistance ne doit être mesurée. Le multimètre doit afficher une résistance infinie ou « OL ».

Mesure 3 : fil bleu vers terre
Mesurez entre le fil bleu et le conducteur de terre jaune et vert. Ici aussi, aucune valeur de résistance ne doit être mesurée.

Étape 4 : notez les valeurs et activez la garantie

Inscrivez clairement toutes les valeurs mesurées sur le formulaire de garantie. Comparez ensuite la mesure entre le fil marron et le fil bleu avec les valeurs indiquées dans le manuel du produit. Envoyez-nous le formulaire de garantie dûment rempli afin d’activer la garantie.

Que faire si la valeur mesurée est différente ?

Un léger écart est normal. En revanche, une différence plus importante peut indiquer un problème. Voici la signification possible des différents résultats :

• Écart supérieur à 5 % par rapport à la valeur indiquée
  Contactez-nous immédiatement. Un écart supérieur à 5 % peut indiquer un dommage qui n’est pas visible extérieurement.
• Valeur de 0 ohm entre le fil marron et le fil bleu
  Cela indique un court-circuit. N’utilisez pas la trame chauffante et contactez-nous immédiatement.
• Affichage « OL » ou résistance infinie entre le fil marron et le fil bleu
  Cela peut indiquer une coupure du câble chauffant. N’utilisez pas la trame et contactez-nous immédiatement.
• Valeur mesurée entre le conducteur de terre et le fil marron ou bleu
  Cela indique un défaut d’isolation ou un câble endommagé. N’utilisez en aucun cas la trame chauffante et contactez-nous immédiatement.

En cas de doute ou de résultat inattendu, consultez toujours un professionnel qualifié.

Votre chauffage électrique par le sol ne chauffe pas ? Découvrez ici les causes possibles.

Questions fréquentes sur la mesure d’un chauffage électrique par le sol

Pourquoi dois-je mesurer la résistance ?

La mesure de la résistance permet de vérifier que la trame n’est pas endommagée. Une valeur mesurée et inscrite sur le formulaire est également nécessaire pour activer la garantie. Sans cette mesure, vous ne pourrez pas faire valoir la garantie en cas de défaut.

Combien de fois dois-je effectuer la mesure ?

Effectuez la mesure au moins trois fois : avant la pose, après la pose et après l’application du ragréage. Vous pourrez ainsi déterminer précisément à quel moment un éventuel dommage est apparu.

Quelle est la résistance correcte pour ma trame chauffante ?

Cette valeur est indiquée dans les caractéristiques techniques de votre trame de chauffage par le sol. Chaque trame possède une résistance spécifique, déterminée par sa puissance et sa longueur.

La valeur mesurée peut-elle différer de la valeur indiquée ?

Un léger écart de 5 % au maximum est acceptable. Si l’écart est plus important, contactez-nous avant de poursuivre l’installation.

La mesure est terminée ?

Toutes les valeurs mesurées correspondent-elles aux caractéristiques techniques ? Dans ce cas, la trame chauffante est en bon état et vous pouvez poursuivre l’installation. Consultez notre guide d’installation du chauffage électrique par le sol pour connaître les étapes suivantes.
