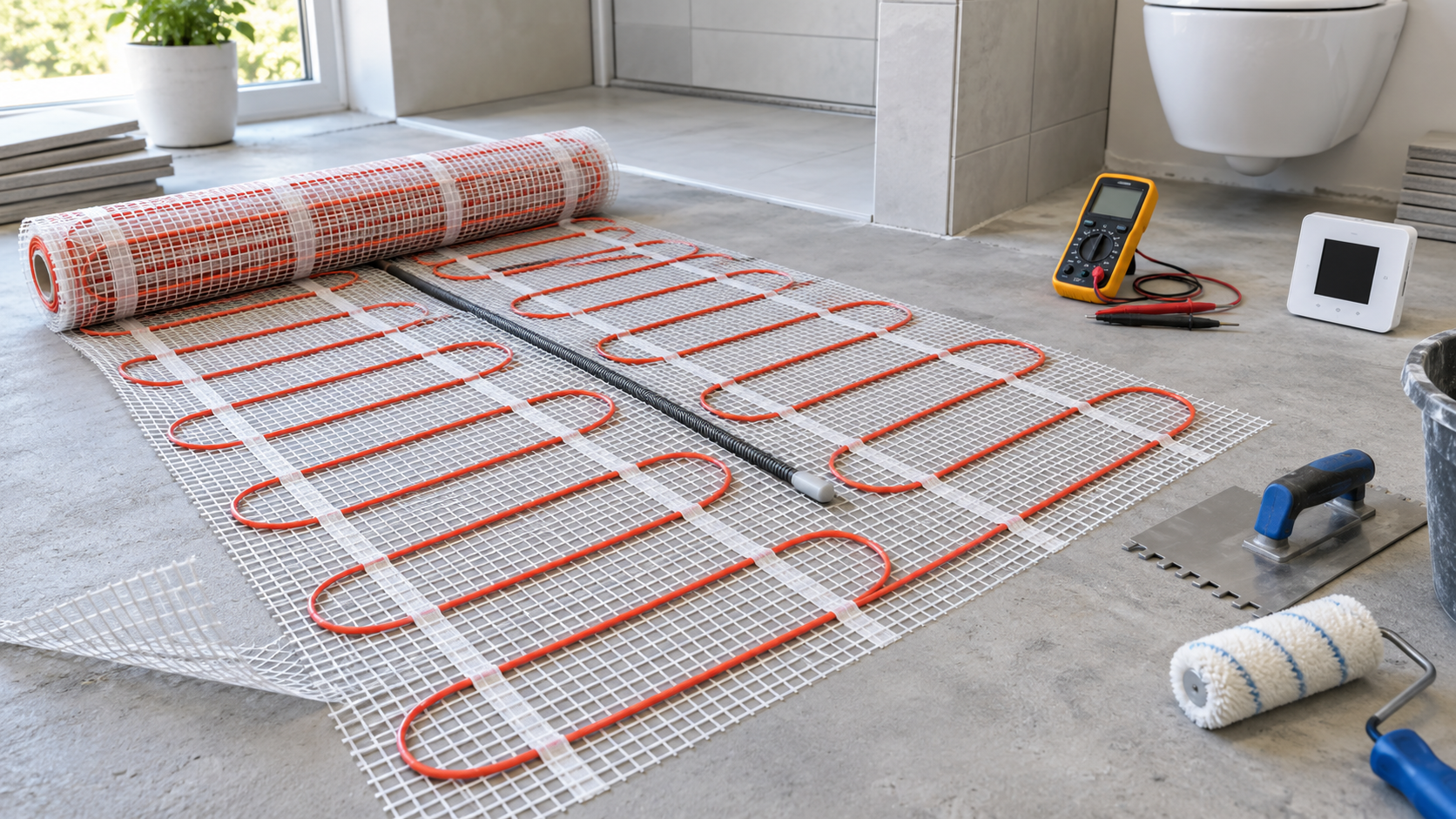

Installer soi-même un chauffage électrique par le sol (guide)

Avec une bonne préparation, vous pouvez réaliser vous-même une grande partie de l’installation d’un chauffage électrique par le sol. Dans ce guide, nous vous accompagnons tout au long du processus : de la mesure de la pièce et de la pose de la trame chauffante jusqu’à son recouvrement et au raccordement du thermostat. Le raccordement électrique doit être effectué par un électricien qualifié. Regardez la vidéo pour un aperçu visuel ou consultez les explications complètes ci-dessous.

De quoi avez-vous besoin ?

Avant de commencer, assurez-vous de disposer de tous les outils et matériaux nécessaires. Vous éviterez ainsi de devoir interrompre inutilement les travaux.

Outils :

• Multimètre pour contrôler les valeurs de résistance
• Malaxeur électrique pour le produit de ragréage
• Taloche ou spatule
• Ciseaux ou cutter, uniquement pour découper la trame support

Matériaux :

• Trame de chauffage électrique par le sol
• Sonde de température de sol
• Gaine de protection adaptée à la sonde de sol
• Boîte d’encastrement pour le thermostat
• Primaire d’adhérence
• Produit de ragréage ou colle à carrelage compatible avec le chauffage par le sol
• Produit d’étanchéité ou de réparation adapté aux ouvertures et aux fissures

Équipement de protection :

• Masque antipoussière lors du mélange du mortier ou du produit de ragréage
• Lunettes de protection
• Protection auditive
• Chaussures propres à semelles souples pendant la pose

Étape 1 : mesurez la pièce et calculez le matériel nécessaire

Un calcul précis permet d’éviter des erreurs coûteuses. Mesurez la pièce, puis déduisez toutes les surfaces qui ne doivent pas être chauffées. Cela concerne notamment les zones situées sous une douche, une baignoire, des placards fixes ou d’autres équipements installés de manière permanente. Calculez la dimension de la trame nécessaire en fonction de la surface nette à chauffer. Tenez compte des caractéristiques du produit, telles que la puissance par mètre carré, la largeur de la trame et les espacements prescrits.

Ne commandez pas une trame trop grande ni trop petite. Le câble chauffant ne doit jamais être raccourci. Si la trame est trop grande, vous ne pourrez pas simplement en couper une partie. Si elle est trop petite, certaines zones du sol resteront froides. Consultez donc attentivement les caractéristiques du produit avant de passer commande.

Avant la pose, mesurez la résistance de la trame à l’aide d’un multimètre et inscrivez la valeur sur le formulaire de garantie. Comparez-la à la valeur théorique indiquée. Cette mesure permet de confirmer que la trame n’était pas endommagée avant l’installation et elle est importante pour la garantie.

Étape 2 : préparez l’alimentation électrique et le thermostat

Le thermostat nécessite une alimentation électrique adaptée de 230 volts. Demandez à un électricien qualifié de vérifier qu’une alimentation appropriée et une protection différentielle sont présentes à l’emplacement choisi. Cette vérification est particulièrement importante dans une salle de bains, où des volumes de sécurité et des règles d’installation supplémentaires doivent être respectés.

Prévoyez un passage adapté entre la boîte d’encastrement et le sol. Le câble d’alimentation froid de la trame ainsi que la gaine séparée contenant le câble de la sonde doivent être acheminés depuis le sol jusqu’au thermostat. Installez les câbles d’alimentation et de la sonde conformément aux instructions du fabricant et aux normes électriques applicables.

Installez la boîte d’encastrement à la hauteur souhaitée. La gaine de protection de la sonde doit être suffisamment longue et se terminer entre les câbles chauffants. Son extrémité doit être fermée afin d’empêcher le produit de ragréage ou la colle à carrelage d’y pénétrer. La sonde pourra ainsi être remplacée ultérieurement.

[products=handleiding_stap_2]

Étape 3 : posez la trame chauffante

Cette étape demande une attention particulière. Si le câble chauffant est endommagé, ne poursuivez pas le recouvrement de l’installation. Faites d’abord contrôler les dégâts et, si possible, réparer le câble correctement par une entreprise spécialisée.

Le support doit être plat, sec, stable et exempt de poussière. Appliquez un primaire adapté au support et au système de sol choisi, puis respectez son temps de séchage. Déroulez ensuite la trame chauffante en suivant le plan de pose préparé au préalable.

Vous pouvez découper la trame support pour changer la direction de pose ou contourner des obstacles. En revanche, ne coupez, n’écrasez, ne croisez et ne superposez jamais le câble chauffant. Respectez les distances prescrites entre les câbles. Fixez la trame à plusieurs endroits avec un ruban adhésif ou une colle adaptée afin qu’elle ne se déplace pas pendant son recouvrement.

Mesurez ensuite à nouveau la résistance et comparez cette valeur à la première mesure ainsi qu’à la valeur théorique du fabricant. Notez le résultat. En cas d’écart important, ne recouvrez pas la trame avec du produit de ragréage ou de la colle à carrelage. Recherchez d’abord la cause ou contactez-nous.

Placez la sonde de sol à égale distance entre deux câbles chauffants parallèles, sans qu’elle les touche ni les croise. Faites passer son câble dans la gaine de protection jusqu’à la boîte d’encastrement.

[products=blog_soorten]

Étape 4 : préparez le produit de ragréage

Le produit de ragréage permet d’enrober complètement la trame et de répartir uniformément la chaleur dans le sol. Utilisez exclusivement un produit compatible avec le chauffage électrique par le sol et le support existant.

Rebouchez d’abord les ouvertures et les fissures avec un produit d’étanchéité ou de réparation adapté au système de sol. N’utilisez aucun matériau susceptible de réduire l’adhérence du primaire, du produit de ragréage ou de la colle à carrelage. Calculez ensuite la quantité nécessaire en fonction de la surface, de l’épaisseur minimale de recouvrement et des indications du fabricant.

Mélangez le produit de ragréage avec la quantité d’eau exacte prescrite afin d’obtenir une préparation homogène et sans grumeaux. Respectez la durée d’utilisation indiquée sur l’emballage. Préparez uniquement la quantité que vous pouvez appliquer correctement pendant cette période. Nettoyez les outils à l’eau immédiatement après utilisation.

[products=handleiding_egaline]

Étape 5 : enrobez la trame chauffante

À cette étape, deux méthodes sont possibles selon le revêtement de sol prévu :

Option 1 : intégrer la trame dans la colle à carrelage
Pour un sol carrelé, la trame peut être intégrée dans une colle flexible compatible avec le chauffage par le sol. Fixez d’abord correctement la trame au support, puis appliquez la colle de façon à recouvrir entièrement le câble chauffant sans laisser de poches d’air. Posez ensuite les carreaux conformément aux instructions des fabricants de la colle et du carrelage.

Conseil : selon le système utilisé, une première couche de colle peut être appliquée sur le sol. La trame est ensuite soigneusement intégrée, puis entièrement recouverte d’une seconde couche de colle. Respectez toujours les instructions de la trame et de la colle. Veillez à ne pas endommager le câble avec la spatule crantée.

Option 2 : enrober avec un produit de ragréage, par exemple sous un sol PVC collé
Commencez dans un angle fixe de la pièce et travaillez en direction de la porte afin de ne pas marcher sur la couche encore fraîche. Versez le produit et répartissez-le soigneusement et uniformément. La trame et l’ensemble du câble chauffant doivent être complètement intégrés et recouverts selon l’épaisseur prescrite par le fabricant. Vérifiez pendant l’application que la trame reste correctement en place.

Les deux méthodes sont possibles. Le choix dépend de la trame chauffante, du support, du produit de ragréage ou de la colle et du revêtement de sol définitif.

Après la pose : raccordez le thermostat et contrôlez le système

Après l’enrobage et avant le raccordement, mesurez une nouvelle fois la résistance de la trame. Inscrivez la valeur sur le formulaire de garantie et comparez-la aux mesures précédentes.

Faites installer le thermostat dans la boîte d’encastrement par un électricien qualifié. L’alimentation électrique, le câble froid de la trame, le conducteur de terre et le câble de la sonde doivent être raccordés conformément au schéma du modèle exact de thermostat.

Après expiration du temps de séchage et de durcissement prescrit, l’électricien peut mettre le système en service et le contrôler. Lors de la première mise en marche, augmentez progressivement la température du sol.

• Avec du carrelage : respectez le temps de durcissement complet de la colle et du mortier de jointoiement. Selon le produit utilisé, ce délai peut atteindre 28 jours. Une mise en marche trop précoce peut provoquer des tensions, des fissures ou le décollement des carreaux.
• Avec un sol PVC : respectez les instructions des fabricants du produit de ragréage et du revêtement. Si cela est prescrit, poncez légèrement la couche de ragréage et nettoyez-la soigneusement avant de coller le PVC.

Questions fréquentes sur l’installation d’un chauffage électrique par le sol

Puis-je installer moi-même un chauffage électrique par le sol ?

Vous pouvez préparer le support et poser vous-même la trame en respectant les instructions du fabricant. Le raccordement au thermostat et au réseau de 230 volts ainsi que le contrôle final de sécurité doivent être effectués par un électricien qualifié.

Comment déterminer la dimension de trame nécessaire ?

Mesurez la surface nette pouvant être chauffée. Déduisez les zones situées sous la douche, la baignoire, les placards fixes et les autres surfaces recouvertes de façon permanente. Choisissez une trame adaptée à cette surface nette. Le câble chauffant ne doit jamais être raccourci.

Pourquoi dois-je mesurer la résistance ?

La valeur de résistance permet de contrôler que la trame n’est pas endommagée électriquement. Mesurez-la et notez-la avant la pose, après la pose et après l’enrobage. Vous pourrez ainsi déterminer si un dommage est apparu pendant les travaux. Ces valeurs sont également nécessaires pour bénéficier de la garantie.

Combien de temps dois-je attendre avant d’allumer le chauffage ?

Cela dépend du produit de ragréage, de la colle à carrelage, du mortier de jointoiement et du revêtement utilisés. Respectez toujours les temps complets de séchage et de durcissement indiqués par les fabricants. Pour un sol carrelé, le délai peut atteindre 28 jours.

Que faire si la résistance a changé après la pose ?

Arrêtez les travaux et ne recouvrez pas davantage la trame. Vérifiez d’abord la mesure et recherchez une éventuelle détérioration. En cas d’écart important, contactez une entreprise spécialisée ou notre service client. Un défaut déjà recouvert est beaucoup plus difficile à localiser et à réparer.

Prêt à commencer l’installation ?

Vous pouvez maintenant sélectionner précisément les matériaux dont vous avez besoin. Consultez notre gamme de trames de chauffage électrique par le sol et choisissez le modèle adapté à votre pièce et à votre revêtement. Vous avez encore un doute sur le calcul de la surface ? Nous vous aidons volontiers à choisir la bonne dimension. N’hésitez pas à nous contacter.
