Esquema de conexión del módulo de potencia
Un módulo de potencia se utiliza cuando la potencia de la calefacción eléctrica por suelo radiante supera la capacidad máxima del termostato. Permite conectar mallas calefactoras adicionales al mismo termostato sin sobrecargarlo.

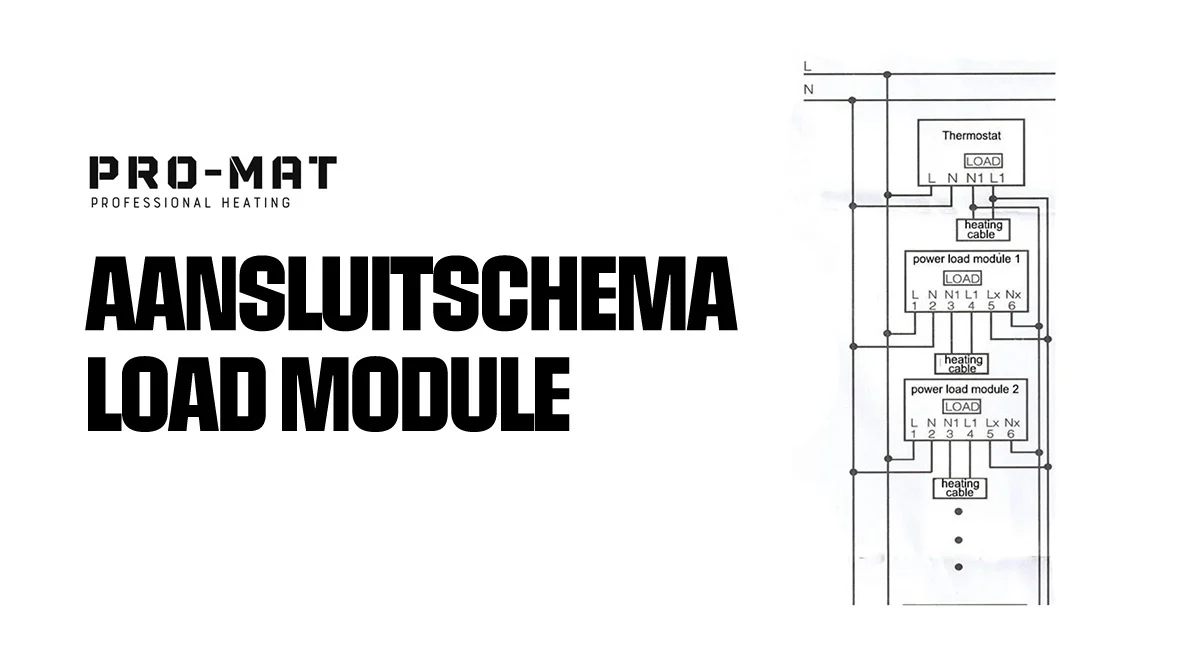

En el siguiente esquema puedes ver cómo se conectan el termostato, los módulos de potencia y los cables calefactores.
¿Cómo funciona el esquema?
El termostato continúa siendo la unidad de control. Este envía la señal que indica cuándo debe encenderse o apagarse la calefacción. A continuación, los módulos de potencia se encargan de conmutar la potencia eléctrica necesaria hacia los cables calefactores.
Cada módulo de potencia dispone de las siguientes conexiones:
- L y N: alimentación desde la red eléctrica
- N1 y L1: conexión de la malla calefactora
- Lx y Nx: conexión con los terminales 3 y 4 del termostato y, si es necesario, conexión con otro módulo de potencia
De esta forma, puedes conectar varios módulos de potencia en serie. Cada módulo controla su propio cable calefactor, mientras que todos ellos se regulan mediante un único termostato.
¿Cuándo necesitas un módulo de potencia?
Es necesario utilizar un módulo de potencia cuando la potencia total de tu malla de calefacción por suelo radiante o cable calefactor supera la potencia máxima de conmutación del termostato. Consulta las especificaciones técnicas de tu termostato para conocer su potencia máxima. Si se supera este límite, el módulo de potencia no es opcional, sino obligatorio.
