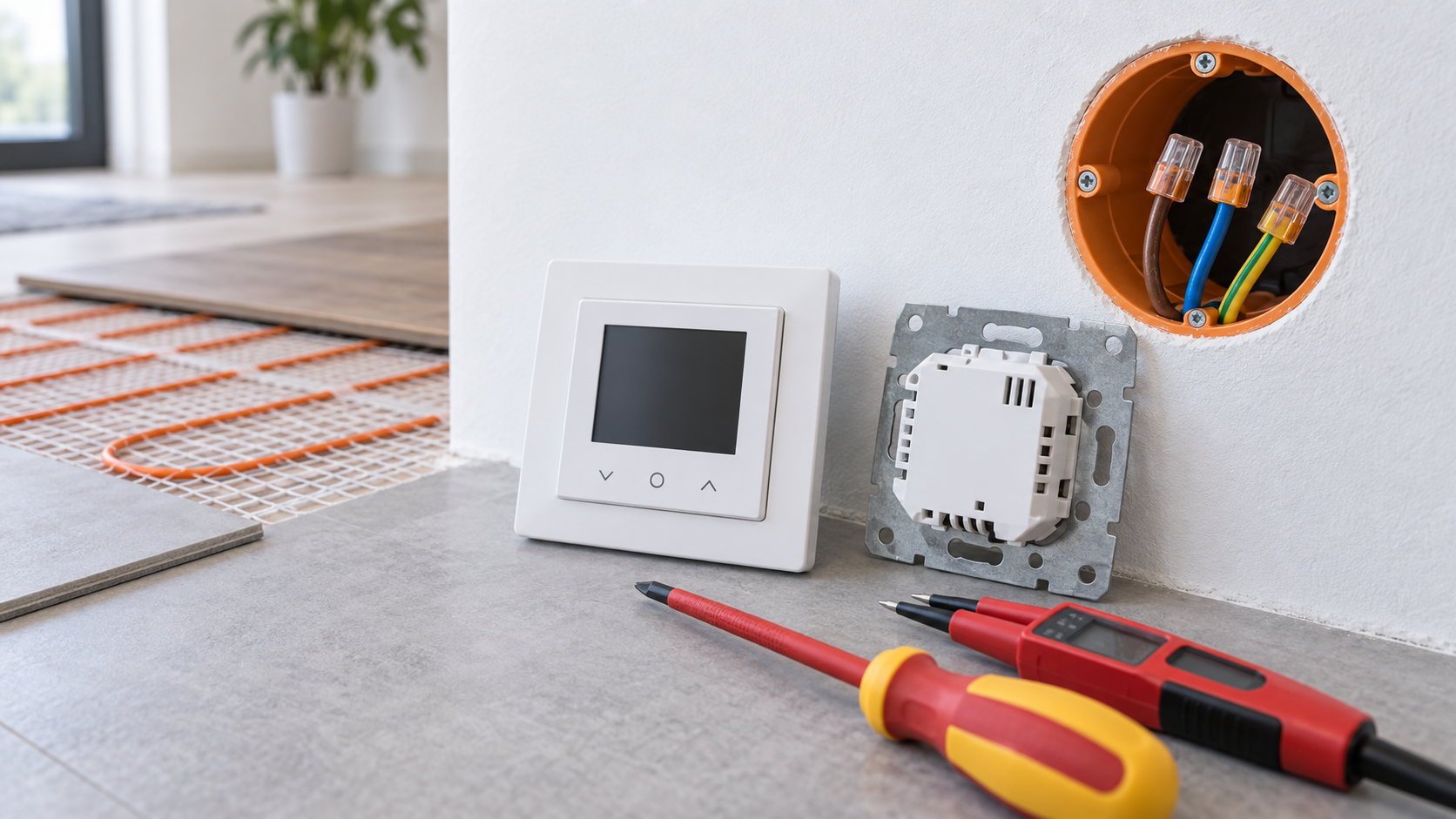

Cómo conectar un termostato para calefacción eléctrica por suelo radiante (guía)
Conectar un termostato para calefacción eléctrica por suelo radiante es técnicamente posible, pero requiere conocimientos y mucha precaución. Al fin y al cabo, estás trabajando con una instalación eléctrica conectada a la red. En esta guía explicamos el proceso paso a paso, desde la identificación de los cables hasta la configuración del termostato. Mira el vídeo para obtener una explicación visual o consulta las instrucciones completas a continuación.
¿Tienes un modelo de termostato específico y buscas su manual de instalación? Descarga directamente el documento PDF correspondiente.
Termostato MH-316
Descargar el manual de instalación (PDF)
Termostato M63W
Descargar el manual de instalación (PDF)
¿Qué necesitas?
Antes de comenzar, asegúrate de tener a mano lo siguiente:
- Termostato para calefacción eléctrica por suelo radiante
- Destornillador aislado
- Comprobador de tensión bipolar
- Manual del termostato
Paso 1: desconecta la corriente
La seguridad es fundamental al conectar un termostato. Desconecta el circuito correspondiente desde el cuadro eléctrico antes de tocar los cables o las conexiones. Si es posible, evita que otra persona pueda volver a conectarlo accidentalmente. Comprueba después con un comprobador de tensión bipolar que los cables realmente estén sin tensión.
ATENCIÓN: los guantes de trabajo normales no ofrecen una protección fiable frente a una descarga eléctrica. Los trabajos en una instalación eléctrica fija de 230 voltios deben ser realizados o revisados por un electricista cualificado. Nunca des por hecho que la corriente está desconectada: comprueba siempre la ausencia de tensión.
Paso 2: localiza e identifica los cables
Después de comprobar la ausencia de tensión, identifica los cables de la caja empotrada. En un termostato para calefacción eléctrica por suelo radiante suelen encontrarse los siguientes cables:
- L (fase, marrón o negro): cable de alimentación procedente del cuadro eléctrico
- N (neutro, azul): conductor neutro de la alimentación eléctrica
- L1 (fase de la malla calefactora, marrón): alimentación conmutada hacia la malla
- N1 (neutro de la malla calefactora, azul): conductor neutro de la malla
- Tierra (amarillo y verde): conductor de protección de la malla calefactora
- Cables del sensor: dos cables independientes correspondientes al sensor de suelo
¿No sabes con seguridad qué función tiene cada cable? Consulta el manual del termostato y la documentación de la instalación. No te fíes únicamente de los colores ni conectes los cables al azar.
Paso 3: conecta los cables
Una vez identificados correctamente todos los cables, conéctalos siguiendo el esquema del termostato. Los nombres y la posición de los terminales pueden variar según la marca y el modelo. La conexión general suele realizarse de la siguiente manera:
- Conecta el cable L al terminal de entrada marcado como L o fase
- Conecta el cable N al terminal de entrada marcado como N o neutro
- Conecta el cable L1 de la malla calefactora a la salida conmutada correspondiente
- Conecta el cable N1 de la malla calefactora al terminal neutro correspondiente
- Conecta correctamente el conductor de tierra de la malla calefactora al conductor de protección de la instalación
Sigue siempre el esquema correspondiente al modelo exacto de tu termostato. La posición y denominación de los terminales pueden ser diferentes. Normalmente, el conductor de tierra no se conecta directamente al termostato, sino que se une por separado dentro de la caja empotrada.
Paso 4: instala el sensor de suelo
El sensor mide la temperatura del suelo y permite que el termostato encienda y apague la calefacción en el momento adecuado. Sin un sensor correctamente colocado, la regulación de la temperatura no funcionará de forma fiable.
Coloca el sensor a la misma distancia entre dos cables calefactores. De este modo medirá la temperatura media del suelo y no la temperatura directamente junto a un cable. Conecta los cables del sensor a los terminales correspondientes del termostato. En algunos modelos son los terminales 6 y 7. Compruébalo siempre en el manual del termostato.
¿Todavía no has aplicado el mortero autonivelante? Coloca el sensor dentro de un tubo protector adecuado. Así podrás sustituirlo posteriormente sin tener que abrir el suelo. El extremo del tubo que queda dentro del suelo debe estar cerrado para evitar que entre adhesivo para baldosas o mortero autonivelante.
Paso 5: comprueba todas las conexiones
Comprueba todas las conexiones antes de volver a conectar la corriente. Verifica con cuidado que cada cable esté correctamente sujeto en su terminal. Una conexión suelta puede provocar fallos, sobrecalentamiento o un incendio. Comprueba también que no haya cobre expuesto fuera de los terminales. Continúa únicamente cuando todas las conexiones hayan sido revisadas correctamente.
Paso 6: conecta la corriente y configura el termostato
Después de revisar y cerrar la instalación de forma segura, puedes volver a conectar la corriente. El termostato debería encenderse. Configúralo siguiendo el manual del aparato: temperatura deseada del suelo o de la habitación, programación semanal y posible modo nocturno.
Comprueba después que la calefacción por suelo radiante responde. Ajusta la temperatura deseada por encima de la temperatura medida y verifica que el termostato muestre una demanda de calefacción. Dependiendo de la composición del suelo, pueden pasar bastante más de unos minutos antes de que el calor sea perceptible.
Preguntas frecuentes sobre la conexión de un termostato
¿Qué cables necesito para un termostato de calefacción eléctrica por suelo radiante?
Normalmente se necesitan los cables L y N para la alimentación, dos cables para la malla calefactora y un conductor de tierra. Además, suelen utilizarse dos cables independientes para el sensor de suelo. La configuración exacta depende del modelo del termostato y de la instalación existente.
¿Dónde se conecta el sensor de suelo?
El sensor de suelo se conecta a los terminales del sensor del termostato. En algunos modelos están identificados como terminales 6 y 7. Consulta siempre el manual del termostato para conocer su ubicación exacta.
¿Puedo conectar yo mismo el termostato?
Como el termostato forma parte de una instalación eléctrica fija de 230 voltios, la conexión debe ser realizada o, como mínimo, revisada por un electricista cualificado. Esto es especialmente importante si es necesario instalar un nuevo cable de alimentación, añadir un circuito o modificar el cuadro eléctrico.
El termostato no funciona después de conectarlo. ¿Qué debo hacer?
Comprueba primero que el circuito correcto esté conectado y que el termostato reciba alimentación. Después, haz revisar la posición y la sujeción de todas las conexiones. Si el termostato muestra un error del sensor, comprueba el sensor de suelo y su conexión. Si la resistencia de la malla calefactora difiere mucho del valor medido inicialmente, es posible que la malla esté dañada.
¿Qué termostato es adecuado para mi calefacción por suelo radiante?
Depende de la potencia total de la malla y de tus preferencias de control y funcionamiento. Ten especialmente en cuenta la potencia máxima de conmutación del termostato. Si la potencia total es mayor, puede ser necesario utilizar un módulo de potencia. Consulta nuestra gama de termostatos para conocer los modelos disponibles.
