Cómo medir la calefacción eléctrica por suelo radiante con un multímetro (guía)

Antes de conectar la malla de calefacción por suelo radiante al termostato, debes medir su resistencia. Esta medición no solo permite comprobar que la malla no está dañada, sino que también es necesaria para activar la garantía. Sin una medición anotada en el formulario de garantía, no podrás reclamar la garantía en caso de problemas. En esta guía te explicamos cómo realizar correctamente la medición en cuatro pasos.

¿Qué necesitas?

• Un multímetro
• Una malla de calefacción eléctrica por suelo radiante que todavía no esté conectada al termostato ni a la red eléctrica
• El formulario de garantía

Paso 1: comprueba la conexión

Asegúrate de que los cables de la malla calefactora no estén conectados a la red eléctrica ni al termostato. Si realizas la medición mientras la malla está bajo tensión, puedes dañar el multímetro y no obtendrás un resultado fiable.

Paso 2: configura el multímetro

Ajusta el multímetro al rango de medición de ohmios más bajo. En la mayoría de los casos, se trata del rango de 200 Ω. ¿Ya conoces aproximadamente la resistencia de la malla? Selecciona el rango inmediatamente superior para obtener la medición más precisa posible.

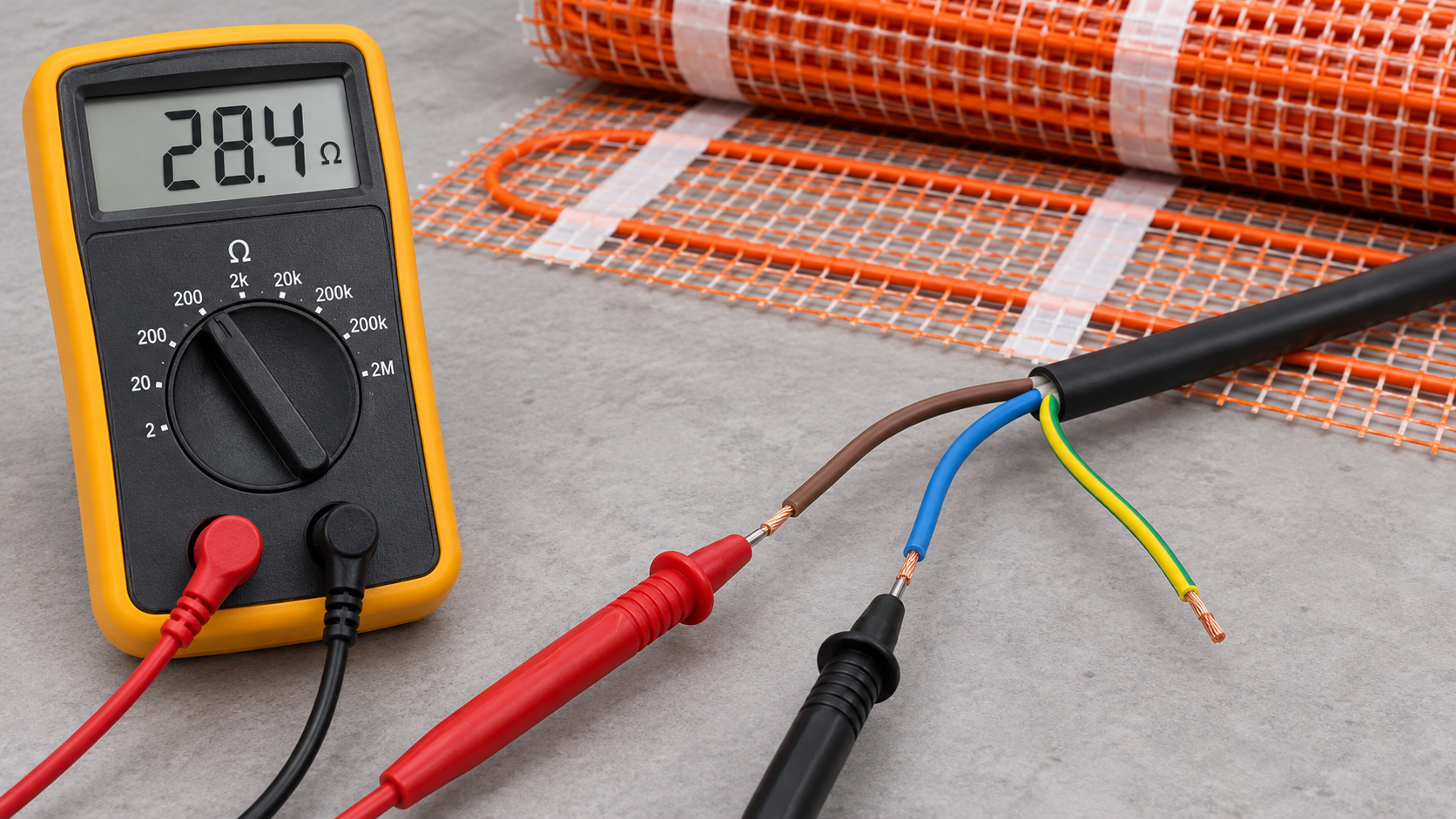

Paso 3: mide la resistencia

Realiza las tres mediciones siguientes y anota cada valor:

Medición 1: cable marrón con cable azul
Mide entre el cable marrón y el cable azul. Esta es la medición principal. El valor medido debe coincidir con la resistencia indicada en las especificaciones técnicas de la malla.

Medición 2: cable marrón con toma de tierra
Mide entre el cable marrón y el conductor de tierra amarillo y verde. No debe medirse ningún valor de resistencia. El multímetro debe indicar resistencia infinita u «OL».

Medición 3: cable azul con toma de tierra
Mide entre el cable azul y el conductor de tierra amarillo y verde. Tampoco debe medirse ningún valor de resistencia.

Paso 4: anota los valores y activa la garantía

Anota claramente todos los valores medidos en el formulario de garantía. A continuación, compara la medición entre el cable marrón y el azul con las especificaciones del manual del producto. Envíanos el formulario de garantía cumplimentado para activar la garantía.

¿Qué debes hacer si la medición es diferente?

Una pequeña diferencia es normal, pero una desviación mayor puede indicar que existe algún problema. Estos son los posibles significados de los distintos resultados:

• Desviación superior al 5 % respecto al valor indicado
  Ponte en contacto con nosotros inmediatamente. Una desviación superior al 5 % puede indicar un daño que no es visible exteriormente.
• Medición de 0 ohmios entre el cable marrón y el azul
  Esto indica un cortocircuito. No utilices la malla calefactora y ponte en contacto con nosotros inmediatamente.
• Indicación «OL» o resistencia infinita entre el cable marrón y el azul
  Esto puede indicar una rotura del cable calefactor. No utilices la malla y ponte en contacto con nosotros inmediatamente.
• Valor medido entre el conductor de tierra y el cable marrón o azul
  Esto indica un fallo de aislamiento o un cable dañado. No utilices la malla calefactora bajo ninguna circunstancia y ponte en contacto con nosotros inmediatamente.

Si tienes dudas o aparece un resultado inesperado, consulta siempre a un profesional cualificado.

¿Tu calefacción eléctrica por suelo radiante no calienta? Consulta aquí las posibles causas.

Preguntas frecuentes sobre la medición de la calefacción eléctrica por suelo radiante

¿Por qué debo medir la resistencia?

La medición de la resistencia permite comprobar que la malla no está dañada. Además, es necesario anotar el valor medido para activar la garantía. Sin esta medición, no podrás reclamar la garantía en caso de que se produzca un defecto.

¿Cuántas veces debo realizar la medición?

Realiza la medición al menos tres veces: antes de colocar la malla, después de colocarla y después de aplicar el mortero autonivelante. De esta forma podrás determinar exactamente en qué momento se ha producido un posible daño.

¿Cuál es el valor de resistencia correcto para mi malla?

Este valor aparece en las especificaciones técnicas de la malla de calefacción por suelo radiante. Cada malla tiene una resistencia específica en función de su potencia y longitud.

¿Puede diferir la medición del valor indicado?

Se acepta una pequeña desviación de hasta el 5 %. Si la diferencia es mayor, ponte en contacto con nosotros antes de continuar con la instalación.

¿Has terminado de medir?

¿Coinciden todas las mediciones con las especificaciones técnicas? En ese caso, la malla calefactora está en buen estado y puedes continuar con la instalación. Consulta nuestra guía de instalación de calefacción eléctrica por suelo radiante para conocer los siguientes pasos.
